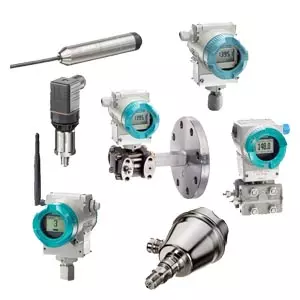

Các yêu cầu khác nhau cần các máy phát khác nhau.
Với nhiều tùy chọn kết nối và vỏ bọc khác nhau - có hoặc không có màn hình.
Cho dù hoạt động theo phương thức thông thường, thông minh hay thông qua WirelessHART, PROFIBUS PA hoặc FOUNDATION Fieldbus - SITRANS P đều mang lại sự thân thiện với người dùng và hiệu suất vượt trội.

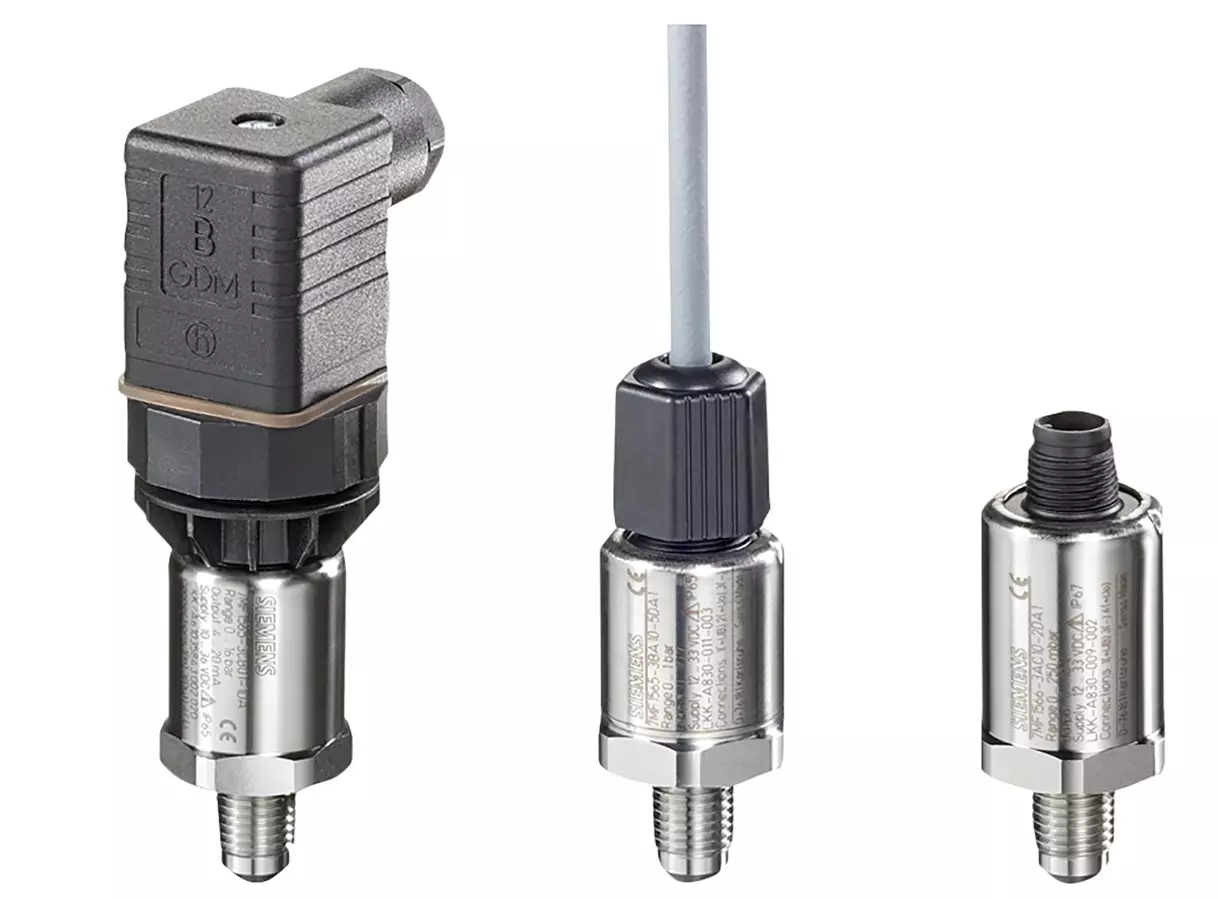

Máy phát áp suất phạm vi đơn với tế bào đo bằng gốm
7MF1565-.....-....

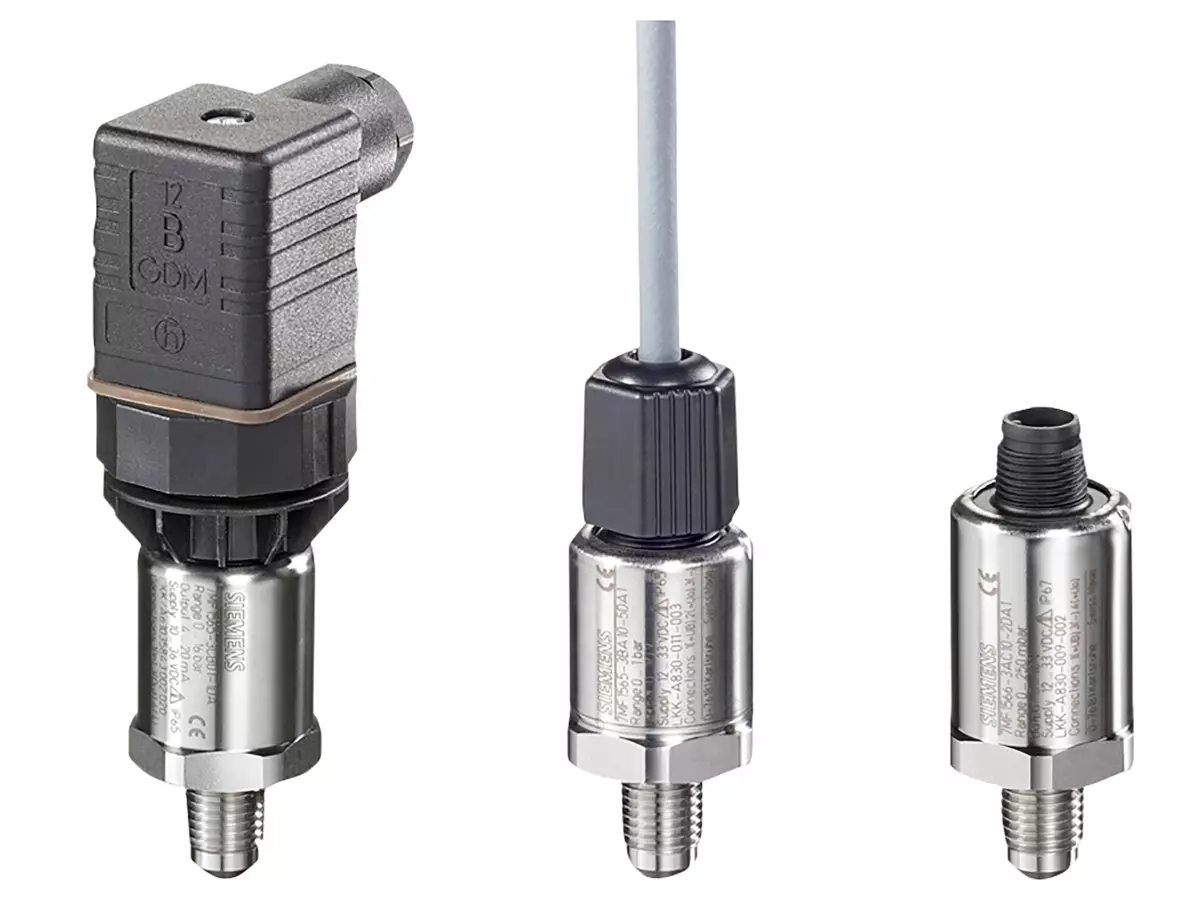

SITRANS P200 Transmitters for pressure and absolute pressure for general applications Non-linearity: 0,25 percent (typically) wetted parts material:ceramics, stainless steel plus sealing material; non-wetted parts material: stainless steel
Máy phát áp suất phạm vi đơn với buồng đo bằng thép không gỉ
7MF1566-.....-.... SITRANS P210 Transmitters for pressure and absolute pressure for low-pressure applications Non-linearity: 0,25 percent (typically) wetted parts material: stainless steel plus sealing material; non-wetted parts material: stainless steel
7MF1567-.....-.... SITRANS P220 Transmitters for pressure and absolute pressure fully welded version for high-pressure and refrigerant applications Non-linearity: 0,25 Percent (typically) wetted parts material: stainless steel; non-wetted parts material: stainless steel

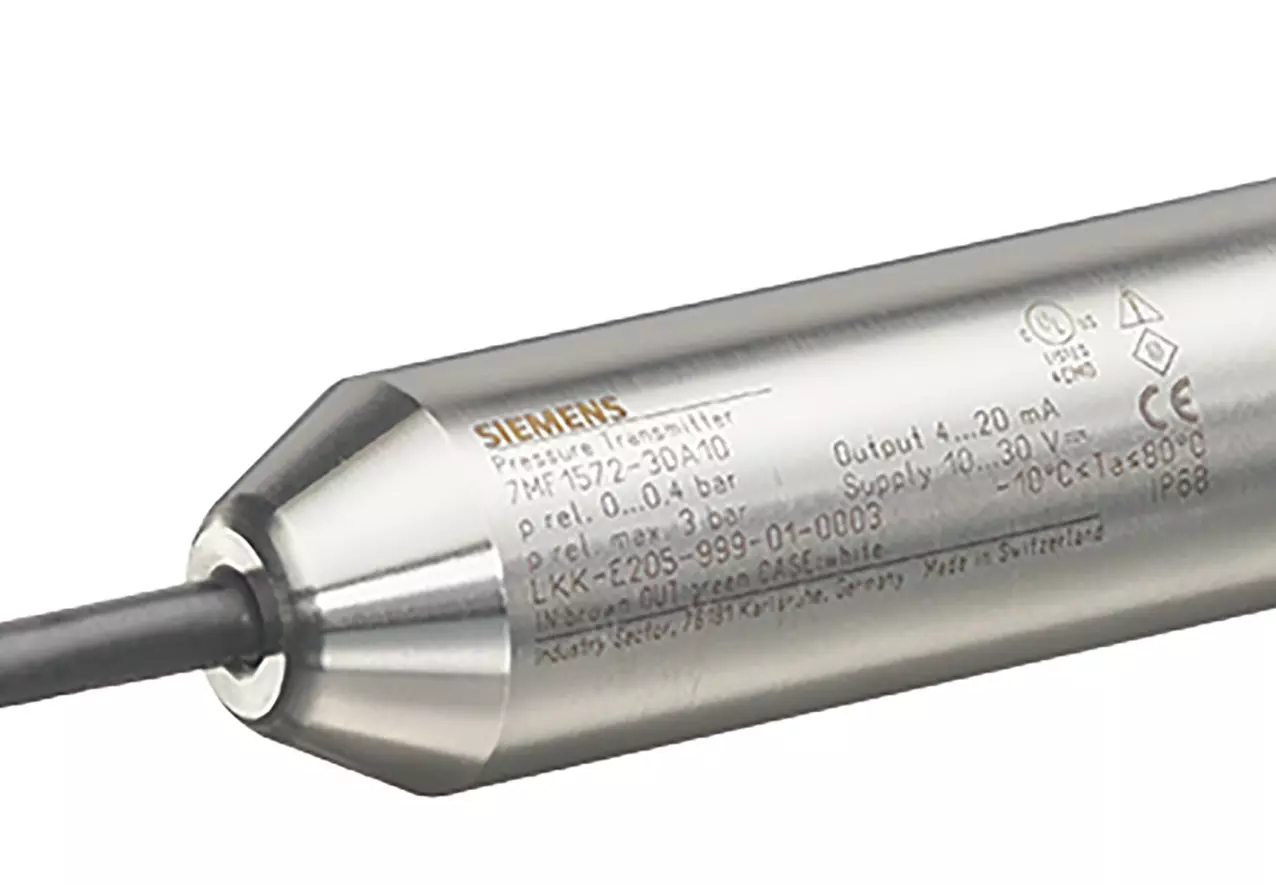

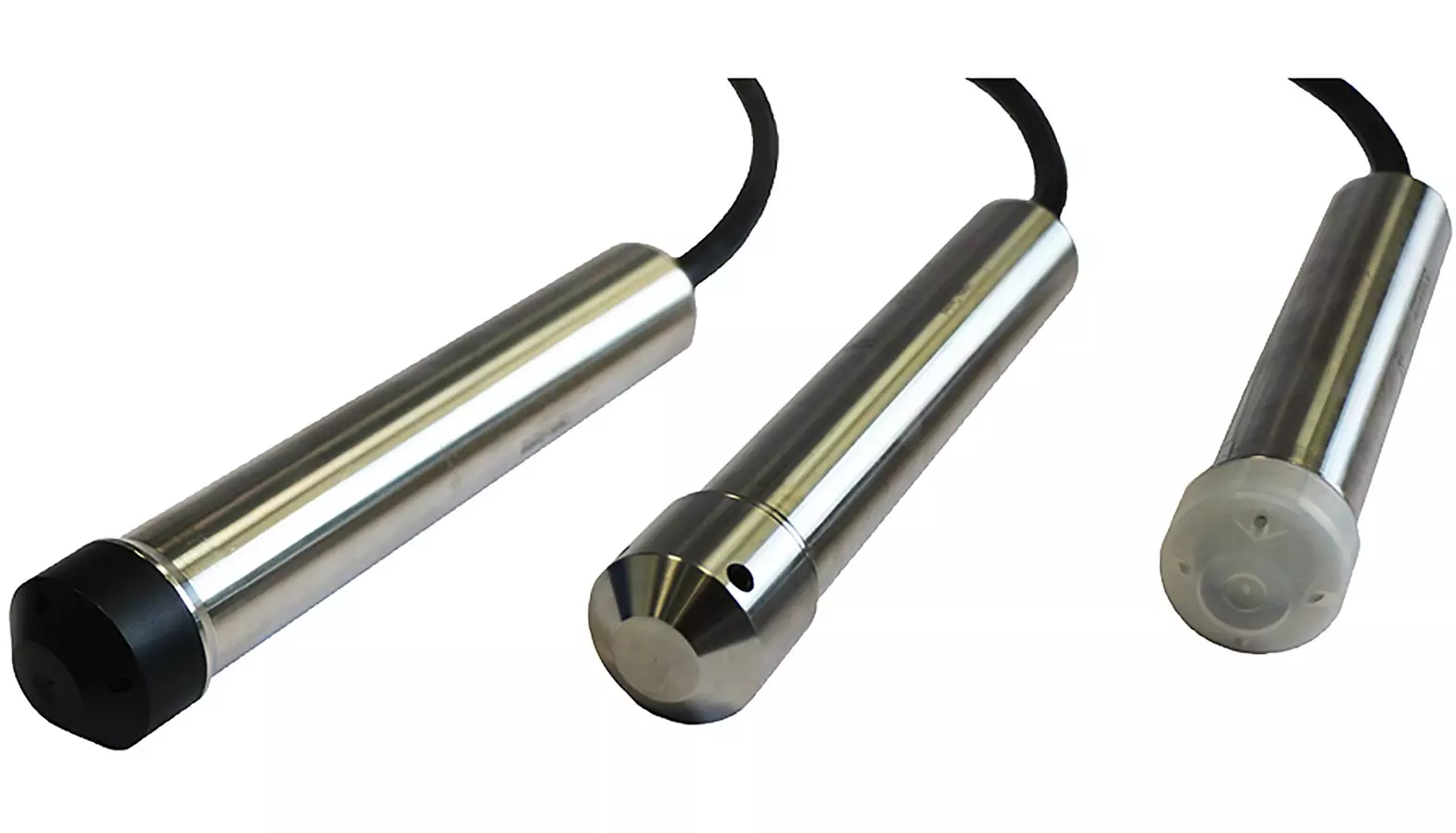

Máy phát mức với màng gốm dùng để đo mức thủy tĩnh đã được thử nghiệm trong các bình hở hoặc giếng sâu
7MF1572-..... Transmitters SITRANS LH100 for hydrostatic level measurement, submersible transmitter, two-wire connection, 4...20 mA housing material 316L (1.4404) measuring cell ceramics (96%) with fixed mounted LD-PE cable
7MF1575-..... Transmitters SITRANS LH300 for hydrostatic level measurement, submersible transmitter, two-wire connection, 4...20 mA, measuring cell Al2O3 ceramics (99,6% purity) with fixed mounted cable material

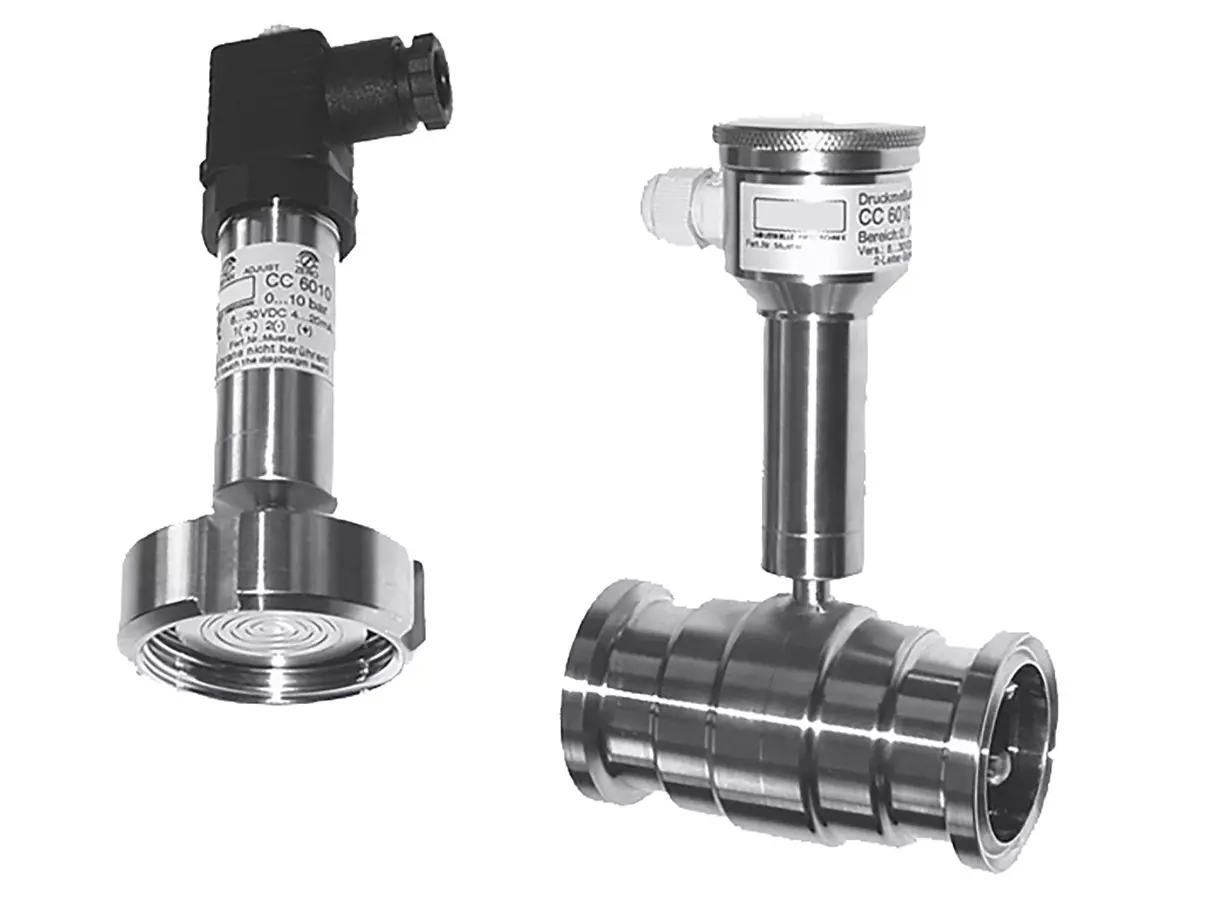

Dòng máy phát áp suất tương tự đáp ứng các yêu cầu cơ bản trong ngành thực phẩm/dược phẩm và công nghệ sinh học
7MF8010-1....-.... SITRANS P Transmitter Compact for pressure and absolut pressure for food, pharmaceu- ticals and biotechnology, with diaphragm flush at front. 2-wire system, process tempera- ture up to 140 deg. Cel., accuracy 0.2 % of f.s.v. output signal: 4...20 mA,
7MF8010-2....-.... SITRANS P Transmitter Compact for pressure and absolut pressure for food, pharmaceu- ticals and biotechnology. with clamp-on remote seal 2-wire system, process tempera- ture up to 140 deg. Cel., accuracy 0.2 % of f.s.v. output signal: 4...20 mA,

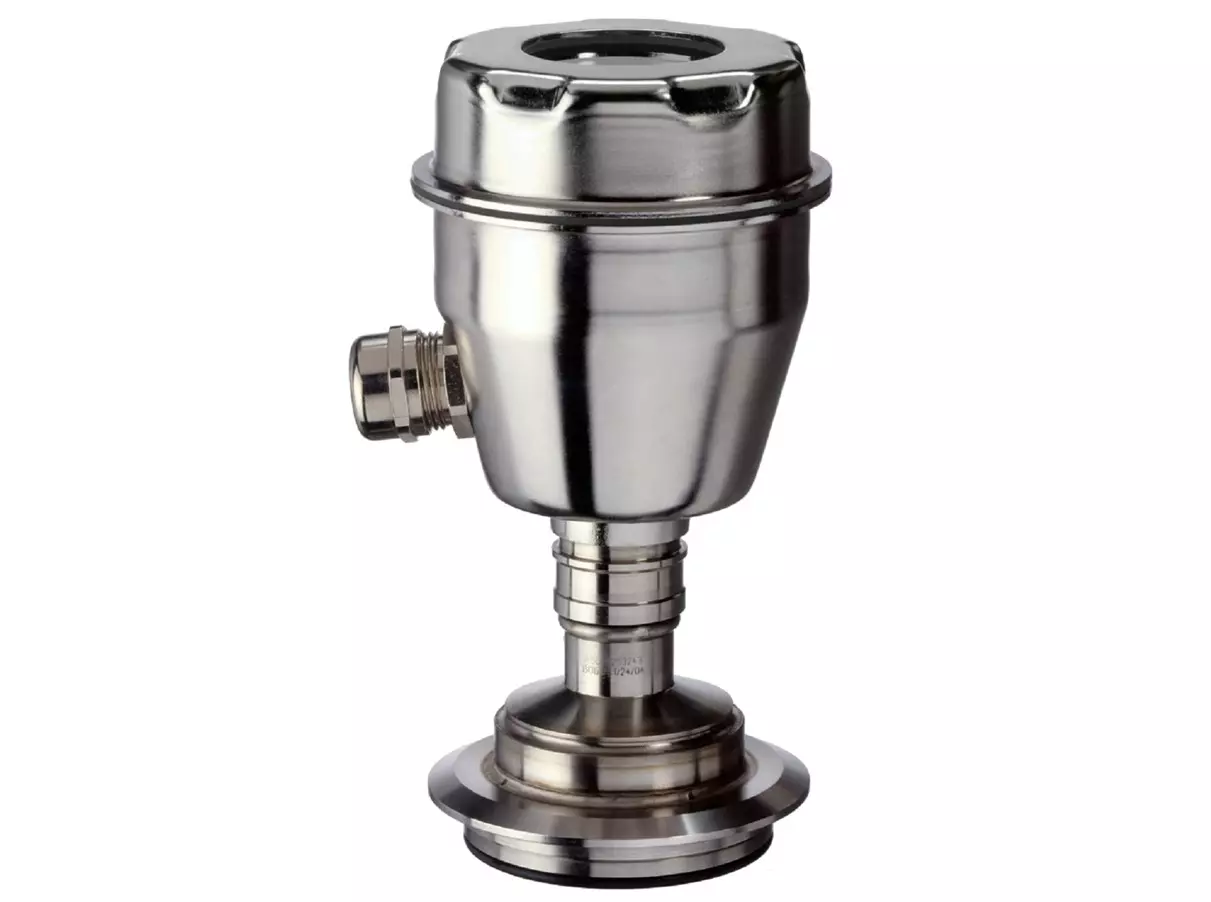

Bộ truyền áp suất kỹ thuật số với giao tiếp HART, PROFIBUS PA hoặc FOUNDATION Fieldbus trong vỏ thép không gỉ để đáp ứng các yêu cầu đặc biệt của ngành công nghiệp thực phẩm/dược phẩm và công nghệ sinh học.
7MF802.-.....-.... SITRANS P300 pressure transmitters for relative and absolute pressure, single-chamber measuring housing, rating plate inscription in English
7MF812.-.....-.... Bộ truyền áp suất SITRANS P300 dùng cho áp suất đo với màng chắn phía trước, vỏ đo một buồng, tấm đánh giá ghi bằng tiếng Anh

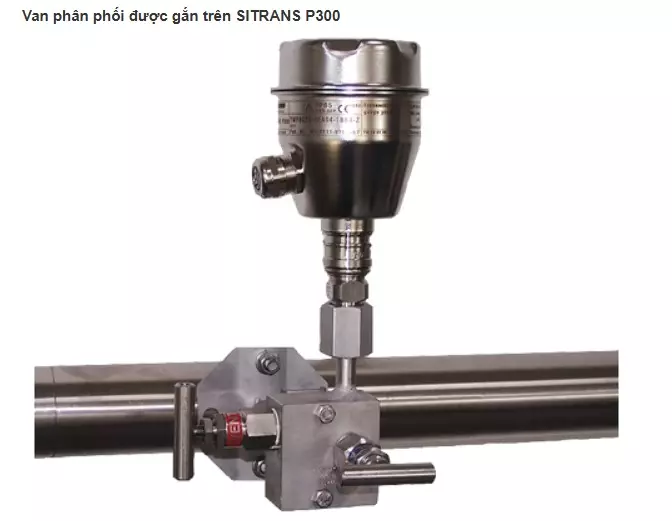

Bộ truyền tín hiệu SITRANS P300 dùng cho áp suất đo và áp suất tuyệt đối có thể được giao tại nhà máy kèm theo ống phân phối van 7MF9011-4EA và 7MF9011-4FA.
Ống phân phối van 7MF9011-4EA được làm kín bằng gioăng PTFE giữa bộ truyền tín hiệu và ống phân phối van theo tiêu chuẩn. Gioăng bằng sắt mềm, thép không gỉ và đồng cũng có sẵn nếu cần.
Ống phân phối van 7MF9011-4FA được bịt kín bằng băng keo PTFE giữa bộ truyền và ống phân phối van.
Toàn bộ thiết bị được kiểm tra rò rỉ dưới áp suất sau khi lắp ráp (áp suất không khí 6 bar (87 psi)) và được chứng nhận bằng giấy chứng nhận của nhà máy theo EN 10204 - 2.2.
Tốt nhất nên cố định tất cả các ống phân phối van bằng các giá đỡ tương ứng. Các bộ truyền tín hiệu được lắp trên ống phân phối van chứ không phải trên chính thiết bị.
Nếu bạn đặt giá đỡ khi chọn tùy chọn "Lắp đặt tại nhà máy cho ống phân phối van", bạn sẽ nhận được giá đỡ cho ống phân phối van thay vì giá đỡ để lắp bộ truyền tín hiệu.
Nếu bạn đặt mua chứng chỉ kiểm định 3.1 theo EN 10204 sau khi chọn tùy chọn "Lắp đặt tại nhà máy ống phân phối van", một chứng chỉ riêng sẽ được cung cấp cho bộ truyền tín hiệu và ống phân phối van.

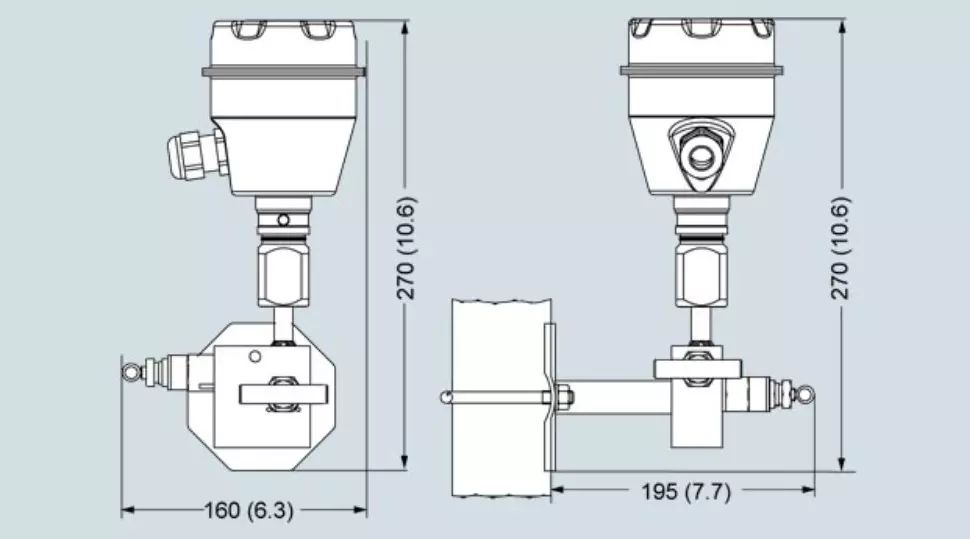

Van phân phối 7MF9011-4EA có gắn đồng hồ đo áp suất và bộ truyền áp suất tuyệt đối
Ống phân phối van 7MF9011-4EA có gắn đồng hồ đo áp suất và bộ truyền áp suất tuyệt đối, kích thước tính bằng mm (inch)

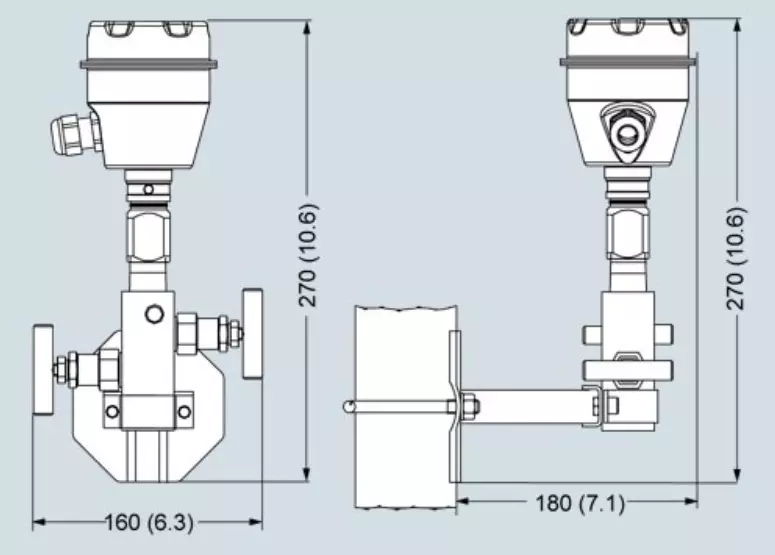

Van phân phối 7MF9011-4FA có gắn đồng hồ đo áp suất và bộ truyền áp suất tuyệt đối
Van phân phối 7MF9011-4FA có gắn đồng hồ đo áp suất và bộ truyền áp suất tuyệt đối, kích thước tính bằng mm (inch)
Bộ truyền áp suất SITRANS P300 là bộ truyền áp suất kỹ thuật số với giao diện thân thiện với người dùng và độ chính xác cao. Việc thiết lập tham số được thực hiện bằng các nút bấm đầu vào hoặc thông qua giao tiếp HART hoặc PROFIBUS PA hoặc FOUNDATION Fieldbus.
Thiết bị được trang bị các kết nối quy trình đặc biệt dành cho ngành công nghiệp giấy. Với hai ren kết nối quy trình 1½" và 1" lắp âm, bộ truyền tín hiệu SITRANS P300 có thể được sử dụng trong tất cả các quy trình của ngành công nghiệp giấy.
SITRANS P320/P420
Bộ truyền 2 dây SITRANS P320/P420 là bộ truyền áp suất kỹ thuật số dùng để đo áp suất đo, áp suất tuyệt đối, áp suất chênh lệch và lưu lượng cũng như mức.
Bộ truyền áp suất SITRANS P320/P420 là bộ truyền áp suất kỹ thuật số với giao diện thân thiện với người dùng và độ chính xác cao. Việc gán thông số được thực hiện bằng các nút đầu vào hoặc giao diện HART.
Chức năng toàn diện cho phép điều chỉnh chính xác bộ truyền áp suất theo yêu cầu của nhà máy. Việc vận hành rất thân thiện với người dùng mặc dù có nhiều tùy chọn cài đặt.
Nhờ chức năng chẩn đoán tiên tiến theo tiêu chuẩn NAMUR NE107, bộ truyền áp suất SITRANS P320/P420 rất phù hợp để sử dụng trong các nhà máy hóa chất. Nhờ chức năng chẩn đoán tiên tiến và khả năng lưu trữ giá trị quy trình, SITRANS P420 "Sẵn sàng cho việc số hóa".
Chức năng "Xử lý An toàn Từ xa" giúp khách hàng tiết kiệm đáng kể thời gian và chi phí, vì chức năng SIL có thể được bật và xác thực từ xa thông qua SIMATIC PDM. Nhờ đó, khách hàng không còn phải di chuyển và vận hành tại chỗ thông qua màn hình hoặc bàn phím cục bộ.
Việc gán tham số bằng giao thức HART rất dễ dàng và nhanh chóng nhờ EDD cải tiến có trình hướng dẫn Khởi động nhanh tích hợp.
Máy phát có thể được trang bị nhiều loại phớt từ xa khác nhau cho các ứng dụng đặc biệt như đo các chất có độ nhớt cao.
Máy phát áp suất SITRANS P320/P420 có nhiều phiên bản khác nhau để đo:
Bộ truyền áp suất SITRANS P320/P420 có thể được sử dụng ở những khu vực công nghiệp có tải trọng hóa học và cơ học cực lớn.
Máy phát áp suất có thể được sử dụng ở vùng 1 hoặc vùng 0 khi có phê duyệt Ex tương ứng.
Máy truyền áp suất có thể được trang bị nhiều thiết kế phớt từ xa khác nhau cho các ứng dụng đặc biệt như đo các chất có độ nhớt cao.
Bộ truyền áp suất có thể được vận hành cục bộ thông qua 4 nút đầu vào hoặc được lập trình bên ngoài thông qua giao diện HART.
Biến đo lường:
Khoảng đo (có thể điều chỉnh vô hạn)
Có hai loạt:
Biến đo lường:
Khoảng đo (có thể điều chỉnh vô hạn)
Có hai loạt:
Các biến được đo lường:
Khoảng đo (có thể điều chỉnh vô hạn)
Biến đo lường:
Khoảng đo (có thể điều chỉnh vô hạn)
Loại mặt bích lắp:

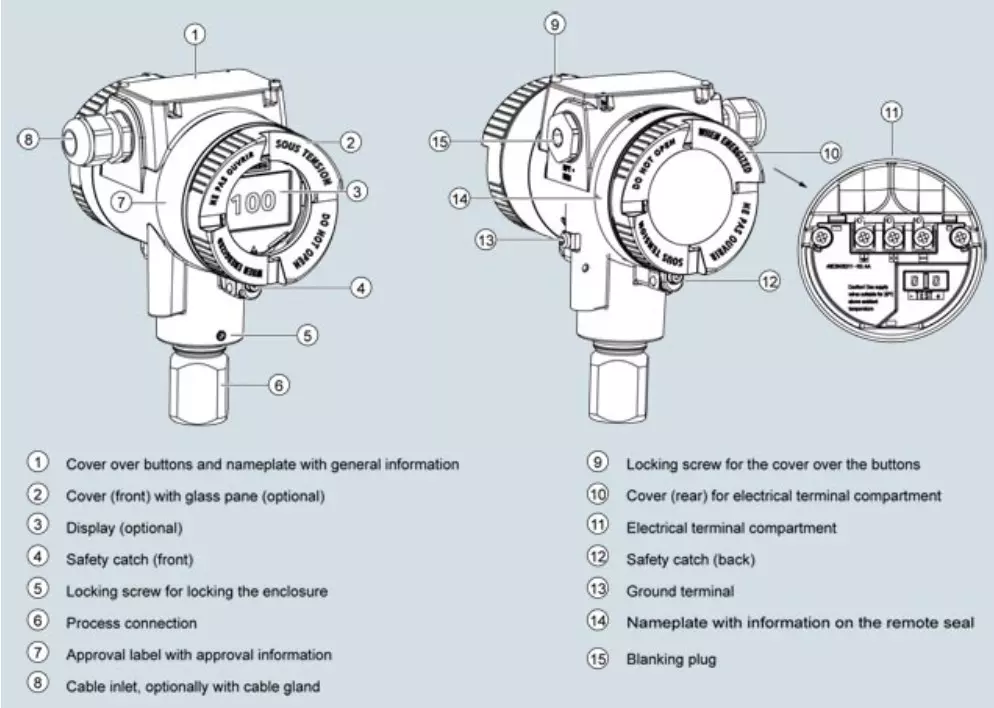

Tùy thuộc vào đơn đặt hàng cụ thể của khách hàng, thiết bị bao gồm các bộ phận khác nhau.
Mặt trước của thiết bị
SITRANS P320/P420 với giao tiếp HART
Các thông số | Nút nhập | SITRANS P320 | SITRANS P420 |
|---|---|---|---|
Ứng dụng, loại đo lường | x | x | x |
Điều chỉnh giá trị phạm vi dưới/giá trị phạm vi trên | x | x | x |
Thiết lập giá trị phạm vi dưới/giá trị phạm vi trên | x | x | x |
Giảm chấn điện | x | x | x |
Điều chỉnh bằng không | x | x | x |
Dòng điện lỗi | x | x | x |
Giới hạn bão hòa | x | x | x |
Tỷ lệ hiển thị | x | x | x |
Lựa chọn đường cong đặc trưng | x | x | x |
Đơn vị nhiệt độ | x | x | x |
Khóa nút | x | x | x |
Thay đổi mã PIN người dùng | x | x | x |
An toàn chức năng | x | x | x |
Kiểm tra vòng lặp | x | x | x |
Bắt đầu xem | x | x | x |
Tham chiếu áp suất | x | x | x |
Cài lại | x | x | x |
Chẩn đoán và nhật ký xu hướng | |||
Con trỏ Min/Max | – | x | x |
Giới hạn giám sát | – | 2 | 2 |
Bộ đếm sự kiện (vượt quá/thiếu) | – | 2 | 2 |
Bộ hẹn giờ bảo trì và dịch vụ | – | x | x |
Nhật ký xu hướng | – | – | 2, tối đa 1 500 giá trị |
Nhật ký chẩn đoán | – | x | x |
Nhật ký thay đổi tham số | – | – | x |
Các đơn vị hiển thị vật lý có sẵn cho SITRANS P320/P420
Biến vật lý | Đơn vị vật lý | ||
|---|---|---|---|
Áp suất (cũng có thể được cài đặt sẵn tại nhà máy) | Pa, MPa, kPa, hPa, bar, mbar, psi, g/cm 2 , kg/cm 2 , kgf/cm 2, inH 2 O, inH 2 O (4 °C), ftH 2 O, mmH 2 O, mmH 2 O (4 °C), mH 2 O (4 °C), mmHg, inHg, atm, torr | ||
Mức độ (dữ liệu chiều cao) | m, cm, mm, ft, in | ||
Thể tích (mức độ lấp đầy) | m³, l, hl, in³, ft³, yd³, gal, gal (Anh), bu, bbl, bbl (Mỹ), SCF, Nm³, NI | ||
Thể tích (lưu lượng) | m³/giây, m³/giờ, m³/ngày, l/giây, l/phút, l/giờ, MI/ngày, ft³/giây, ft³/giờ, ft³/ngày, SCF/phút, SCF/giờ, NI/giờ, Nm³/hgal/giây, gal/phút, gal/giờ, gal/ngày, Mgal/ngày, gal (Anh))/giây, gal (Anh)/phút, gal (Anh)/giờ, gal (Anh)/ngày, bbl/giây, bbl/phút, bbl/giờ, bbl/ngày, | ||
Khối lượng (lưu lượng) | Kg/giây, kg/phút, kg/giờ, kg/ngày, g/giây, g/phút, g/giờ, t/phút, t/giờ, t/ngày, lb/giây, lb/phút, lb/giờ, lb/ngày, tấn/phút, tấn/giờ, tấn/ngày, tấn (Anh)/giờ, tấn (Anh)/ngày | ||
Nhiệt độ | °C, °F | ||
Khác | %, mA, văn bản tự do tối đa 12 ký tự |
Để biết thêm thông tin về thiết bị và thông số kỹ thuật, hãy tham khảo từng phiên bản thiết bị.
